Comment bien utiliser un multimètre sans faire n’importe quoi

Comment bien utiliser un multimètre sans faire n’importe quoi

Le multimètre, c’est un peu le stéthoscope de l’électronicien.

Quand un circuit ne fonctionne pas, au lieu de deviner au hasard, on mesure.

Mais attention :
un multimètre peut beaucoup aider…
comme il peut aussi raconter n’importe quoi si on l’utilise mal

C’est comme une balance.

Une balance peut peser une personne, un sac de riz ou un colis.
Mais si tu montes dessus avec le sac, si tu la poses sur un sol penché, ou si tu choisis la mauvaise unité…
le résultat ne veut plus rien dire.

Avec le multimètre, c’est pareil.

À quoi sert un multimètre ?

Un multimètre permet principalement de mesurer :

✅ la tension
✅ la résistance
✅ la continuité
✅ le courant
✅ parfois les diodes, les condensateurs, la fréquence, etc.

Mais pour débuter, les 4 mesures importantes sont :

tension, résistance, continuité, courant.

1️⃣ Mesurer une tension : “combien de pression électrique ?”

La tension, c’est un peu comme la pression de l’eau dans un tuyau.

Quand tu mesures une tension, tu veux savoir :

Est-ce que mon circuit reçoit bien du courant ?
Est-ce que ma pile donne vraiment 9V ?
Est-ce que mon module reçoit bien 5V ou 3,3V ?

Exemple :

Tu prends une pile 9V.
Tu mets le multimètre en mode V DC.
Tu places la pointe rouge sur le + et la pointe noire sur le -.

Le multimètre affiche environ 9V.

Très important :
pour mesurer une tension, le multimètre se met en parallèle.

C’est comme si tu regardais la pression entre deux points sans couper le tuyau.

2️⃣ Mesurer une résistance : “est-ce que cette pièce freine beaucoup ?”

Une résistance, c’est comme un petit rétrécissement dans un tuyau.

Elle limite le passage du courant.

Pour la mesurer :

on met le multimètre en mode Ω
on mesure la résistance seule
idéalement, le circuit doit être hors tension

Erreur classique :

❌ mesurer une résistance pendant que le circuit est alimenté

Pourquoi ?
Parce que le multimètre envoie déjà un petit signal pour faire sa mesure.
Si le circuit est alimenté en même temps, la mesure peut devenir fausse.

Donc règle simple :

✅ résistance = circuit éteint

3️⃣ Tester la continuité : “est-ce que le chemin est coupé ?”

Le mode continuité, c’est souvent le mode avec le petit bip sonore.

Il permet de savoir si deux points sont reliés électriquement.

C’est très utile pour vérifier :

✅ un câble coupé
✅ une piste de circuit imprimé
✅ un fusible
✅ un mauvais contact
✅ une soudure douteuse

Analogie simple :

C’est comme vérifier si une route est ouverte entre deux villages.

Si ça bippe :
la route est ouverte.

Si ça ne bippe pas :
quelque chose est coupé.

Mais attention :

Le mode continuité se fait aussi hors tension.

Sinon, tu risques de fausser la mesure ou d’abîmer le multimètre.

4️⃣ Mesurer le courant : l’erreur qui piège beaucoup de débutants

Là, il faut faire très attention.

Mesurer le courant, ce n’est pas comme mesurer une tension.

Pour mesurer une tension, tu te branches en parallèle.
Pour mesurer un courant, tu dois te mettre en série.

En clair :
tu dois faire passer le courant à travers le multimètre.

C’est comme si tu voulais compter combien de voitures passent sur une route.
Tu ne regardes pas la route de loin.
Tu installes un poste de comptage sur la route.

Donc pour mesurer le courant :

✅ on coupe le circuit
✅ on insère le multimètre dans le chemin
✅ le courant traverse le multimètre
✅ on choisit le bon calibre
✅ on branche la sonde rouge dans la bonne borne A ou mA

Erreur très dangereuse :

❌ mettre le multimètre en mode courant et le brancher directement aux bornes d’une pile ou d’une alimentation

Là, tu fais presque un court-circuit.

Résultat possible :

⚠️ fusible du multimètre grillé
⚠️ multimètre endommagé
⚠️ pile qui chauffe
⚠️ composant détruit

Donc règle d’or :

Le courant se mesure en série, jamais directement comme une tension.

Mini-lab simple pour débuter

Prenez :

✅ une pile
✅ une LED
✅ une résistance
✅ une breadboard
✅ quelques fils
✅ un multimètre

Étape 1 : mesurer la pile

Mode : V DC
Mesurez la tension de la pile.

Objectif : vérifier si elle est encore bonne.

Étape 2 : mesurer une résistance

Mode : Ω
Circuit éteint.
Mesurez la résistance seule.

Objectif : comparer la valeur affichée avec le code couleur.

Étape 3 : tester la continuité

Mode : bip continuité
Testez un fil, une piste, un interrupteur ou un fusible.

Objectif : comprendre si le chemin est ouvert ou coupé.

Étape 4 : mesurer le courant dans la LED

Montez le circuit :

Pile → résistance → LED → retour pile

Ensuite, coupez le circuit à un endroit et insérez le multimètre en série.

Objectif : voir combien de courant traverse la LED.

⚠️ Les erreurs classiques à éviter

❌ mesurer une résistance sur un circuit allumé
❌ mesurer le courant comme si on mesurait une tension
❌ oublier de changer la borne rouge après une mesure de courant
❌ choisir AC au lieu de DC
❌ choisir un mauvais calibre
❌ confondre continuité et résistance
❌ croire que “0” et “OL” veulent dire la même chose
❌ mesurer au hasard sans savoir ce qu’on cherche

Un bon technicien ne mesure pas seulement pour mesurer.

Il se pose d’abord la question :

Qu’est-ce que je veux vérifier exactement ?

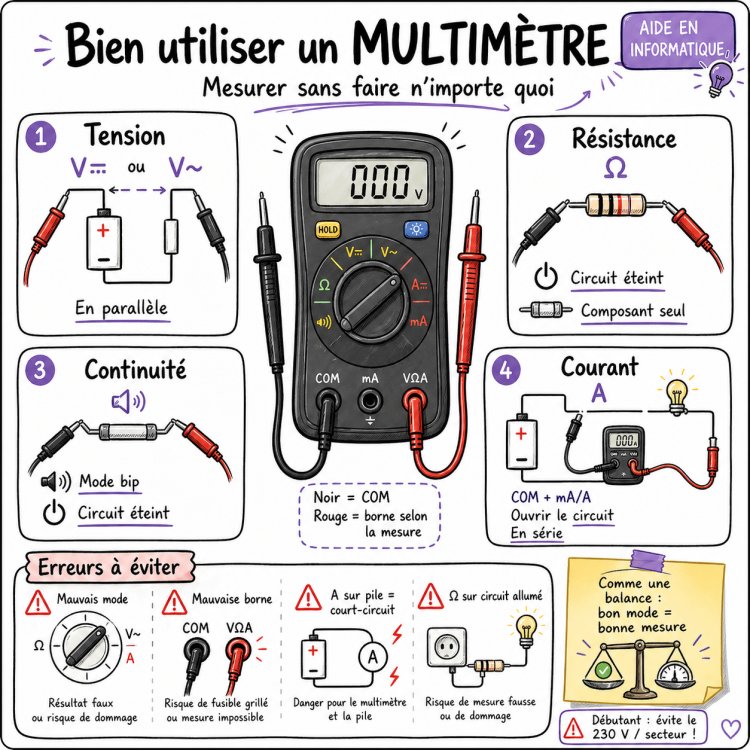

Petit mémo simple

Tension :
je mesure entre deux points
➡️ multimètre en parallèle

Résistance :
je mesure un composant
➡️ circuit éteint

Continuité :
je vérifie si le chemin est ouvert
➡️ circuit éteint

Courant :
je mesure ce qui traverse le circuit
➡️ multimètre en série

Conclusion

Le multimètre est un outil simple…
mais seulement quand on comprend ce qu’on fait.

Ce n’est pas une baguette magique.

C’est plutôt comme une lampe torche dans une pièce sombre :
elle t’aide à voir où est le problème.

Mais si tu éclaires au mauvais endroit, tu peux passer à côté de la panne.

Apprendre à utiliser un multimètre, c’est une étape importante pour devenir autonome en électronique.

Parce qu’à partir du moment où tu sais mesurer correctement, tu arrêtes de deviner.

Tu commences à diagnostiquer.

Et c’est là que l’électronique devient beaucoup moins mystérieuse.
